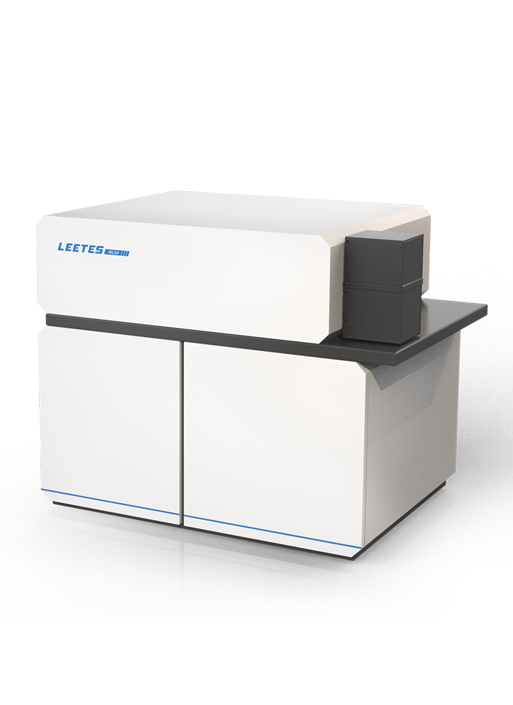

高精度直讀光譜儀
WL8A-pro 金屬基體合金的成分測量 穩定 高效
廣泛應用于金屬冶煉、加工中的質量檢驗與控制
系統原理圖及界面圖
原理圖
界面圖
WL8A-pro高精度直讀光譜儀技術方案
- 檢測應用
金屬基體合金的成分測量
- 光學系統
帕型-龍格羅蘭圓光學系統
- 波長范圍
130～800nm
- 光源類型
全頻數字雙脈沖激發光源，可變頻（100-1000Hz）激發技術
- 檢測器
日本濱松光電倍增管
- 電極
采用雙氣路氬氣沖洗電極模式
- 數據采集讀出系統
高速16位ADC模數轉換，DSP數字信號控制器，工業USB數據采集（100KHz/s），單火花脈沖數據采集，可用于酸溶鋁和酸不溶鋁檢測。
- 分析軟件
全中文windows系統下運行分析軟件，設置分析參數，激發、沖洗、予燃爆光時間選擇，自動完成
- 工作電源
（220±20）V AC，（50±1）Hz，保護性接地的單相電源
- 工作溫度
(10～30)℃
- 存儲溫度
(0～45)℃
- 工作濕度
20％～80％
- 氬氣純度要求
99.999%
- 氬氣進口壓力
0.5Mpa
- 氬氣流量
激發流量約（3-6）L/min，維持流量約（0-0.5）L/min
- 激發最大功率
500VA
- 激發臺孔徑
12mm
- 樣品臺
火花臺尺寸為120 X 120mm ，放電室特殊設計，雙脈沖火花放電，十分便于激發和省氬氣，激發電極為鎢電極或銀電極。
- 尺寸
長1200mm，寬850mm，高1150mm
- 重量
約200kg
- 直讀光譜儀主機
1臺
- 分析基體
1個
- 工作曲線
2套
- 數據處理系統（光譜儀內置）
1套
- 分析及校準軟件（U盤）
1套
- 計算機（聯想）
1套
- 打印機（HP）
1臺
- 高低標
2個
- 減壓閥
1套
- 電極刷
1個
- 過濾器
1個
- 用戶手冊（儀器使用說明書）
1份
